Lätt portabel 2-axlig fräsmaskin – PLM2 / PMM2
Normaco PLM2 är en portabel, pneumatiskt driven 2-axlig fräsmaskin avsedd för bearbetning på plats där låg vikt och enkel hantering krävs. Den kompakta konstruktionen möjliggör manuell transport och användning i områden med begränsad åtkomst, inklusive rope access-tillämpningar.
Maskinen är byggd för enkel installation och stabil drift under fältförhållanden. Ett styvt styrsystem med härdade, slipade skenor, i kombination med högkvalitativa kulskruvar, ger kontrollerad rörelse och repeterbara resultat. Den pneumatiska drivningen möjliggör användning i miljöer där kallbearbetning krävs, med låga spindelvarvtal anpassade för sådana förhållanden.

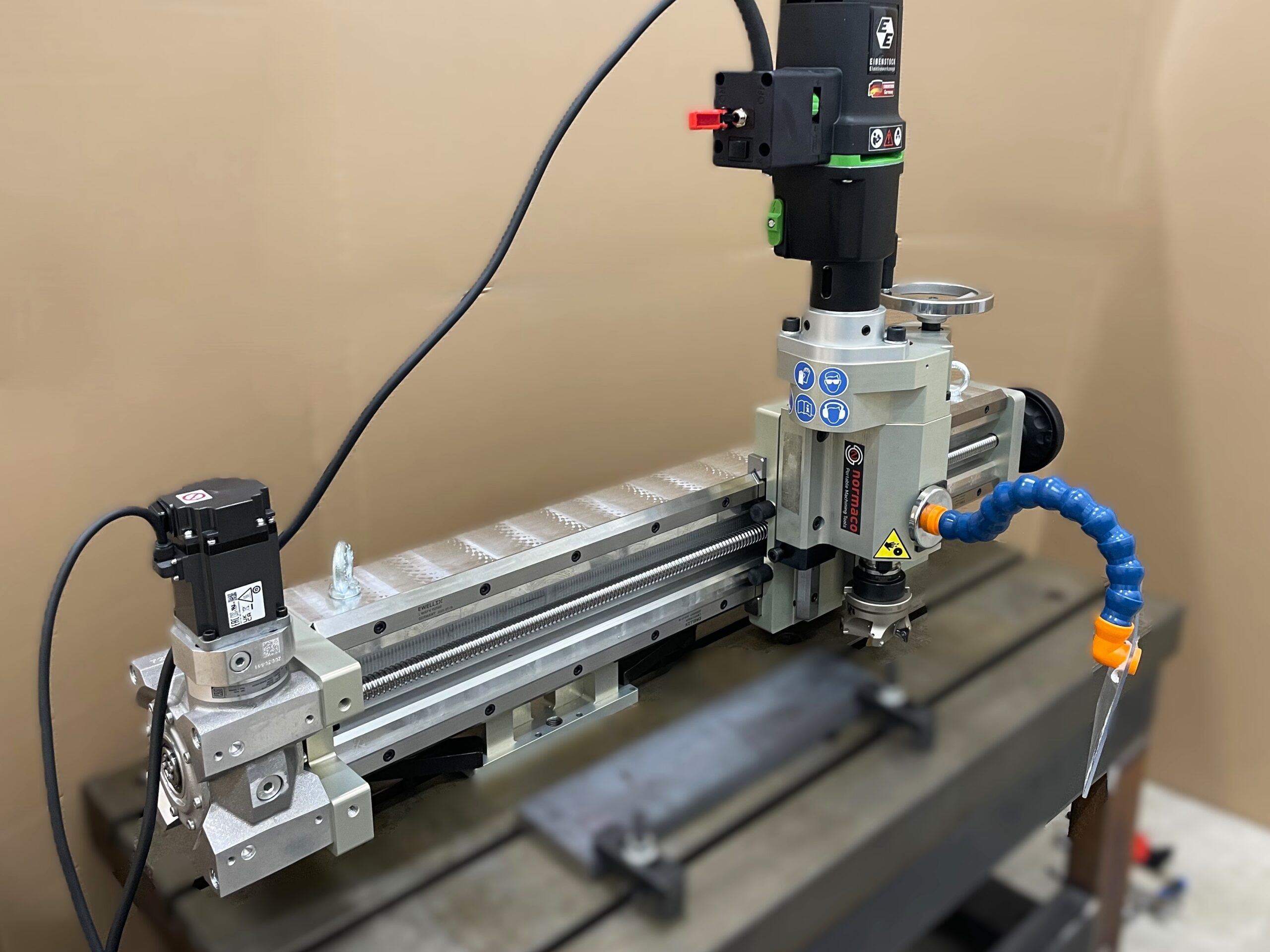

Standardutförandet har en lätt aluminiumkonstruktion för enkel hantering. För tillämpningar som kräver högre styvhet kan maskinen levereras med en solid ramkonstruktion, benämnd PMM2.
Nyckelfunktioner
- Lätt och portabel konstruktion för bearbetning på plats
- Pneumatisk drivning lämplig för kallbearbetningsmiljöer (ingen gnistbildning)
- Styv styrning med linjärskenor med hög precision
- Högkvalitativa kulskruvar för konsekvent matningskontroll
- Snabb installation och enkel användning
- Valfri solid ram (PMM2) för ökad styvhet
Konfigurationsalternativ
- Olika bäddlängder, inklusive kundanpassade konfigurationer
- Manuella, pneumatiska eller elektriska automatalternativ för matning
- Pneumatiska (rak eller vinkel) och elektriska spindeldrifter
- Digital djupmätning (Z-axel)
- Modulär uppbyggnad kompatibel med andra portabla Normaco-system
Monteringsalternativ:
- Enkel montering direkt på arbetsstycket med flera metoder:
- Bultning
- Svetsning
- Fastspänning eller skruvstycken
- Magnetisk bas
Styrning och drift
Valfria fjärrkontrollenheter finns för både pneumatiska och elektriska konfigurationer. Dessa gör det möjligt för operatören att styra spindel start/stopp, matningsriktning och matningshastighet på säkert avstånd. De elektriska versionerna använder ett servodrivet automatsystem för matning för kontrollerad och repeterbar rörelse.
Applikationer:
Utformad för industrier där maskinbearbetning på plats är nödvändig, särskilt på avlägsna eller farliga platser, t.ex:
- Olja & Gas
- Petrokemisk industri
- Gruvdrift
- Kraftgenerering
- Skeppsbyggnad
Tekniska data
| Tillgänglig X-axelns rörelse |
|
| X-axel matning |
|
| Z-axel (spindel) | Rörelse: 80 mm Matning: manuell |
|
Spindel |
Alternativ för drivning:
Svarvtal: 850rpm |
| Montering | Standard: Svetsad / bultad bas Tillval: Magnetbas / Vakuumspännsystem |
| Leveransen av maskinen omfattar | Maskin Transportlåda Uppsättning handverktyg CE-certifiering och manual |
| Vikter | Driftvikt: 51 kg Transportvikt: 80 kg |
Alternativ för drivenhet
2-axliga fräsmaskiner kan utrustas med olika motorer beroende på behov.
Luftmotorer finns i två varianter, rak standardmodell eller vinkelmotor.
Rak drivning levereras som standard, den har en 3kW luftmotor.
Right angle Drive har en 2,5 kW luftmotor som kan justeras i flera riktningar, vilket gör det möjligt att arbeta i utrymmen med begränsat utrymme.
Vi erbjuder även eldrift med en kraftfull elmotor på 1,8 kW som använder 230 V-anslutning.
Rak 3kW luftmotor
Rätvinklig drivenhet 2,5 kW
Elektrisk drivning 1,8 kW
