2-teljeline kerge portatiivne freespink – PLM2 / PMM2
Normaco PLM2 on portatiivne pneumaatilise ajamiga 2-teljeline freespink, mis on mõeldud kohapealseks masintöötlemiseks olukordades, kus on nõutud väike kaal ja lihtne käsitsemine. Selle kompaktne disain võimaldab käsitsi transportimist ja kasutamist piiratud ligipääsuga aladel, sealhulgas köisligipääsuga töödel.
Masin on loodud lihtsaks seadistamiseks ja stabiilseks tööks välitingimustes. Jäik juhtküsteem koos karastatud ja lihvitud siinidega ning kvaliteetsed kuulkruvid tagavad kontrollitud liikumise ja korratavad tulemused. Pneumaatiline ajam võimaldab kasutamist keskkondades, kus on nõutud külmtöötlus, pakkudes sellisteks tingimusteks sobivaid madalaid spindli pöörlemiskiirusi.

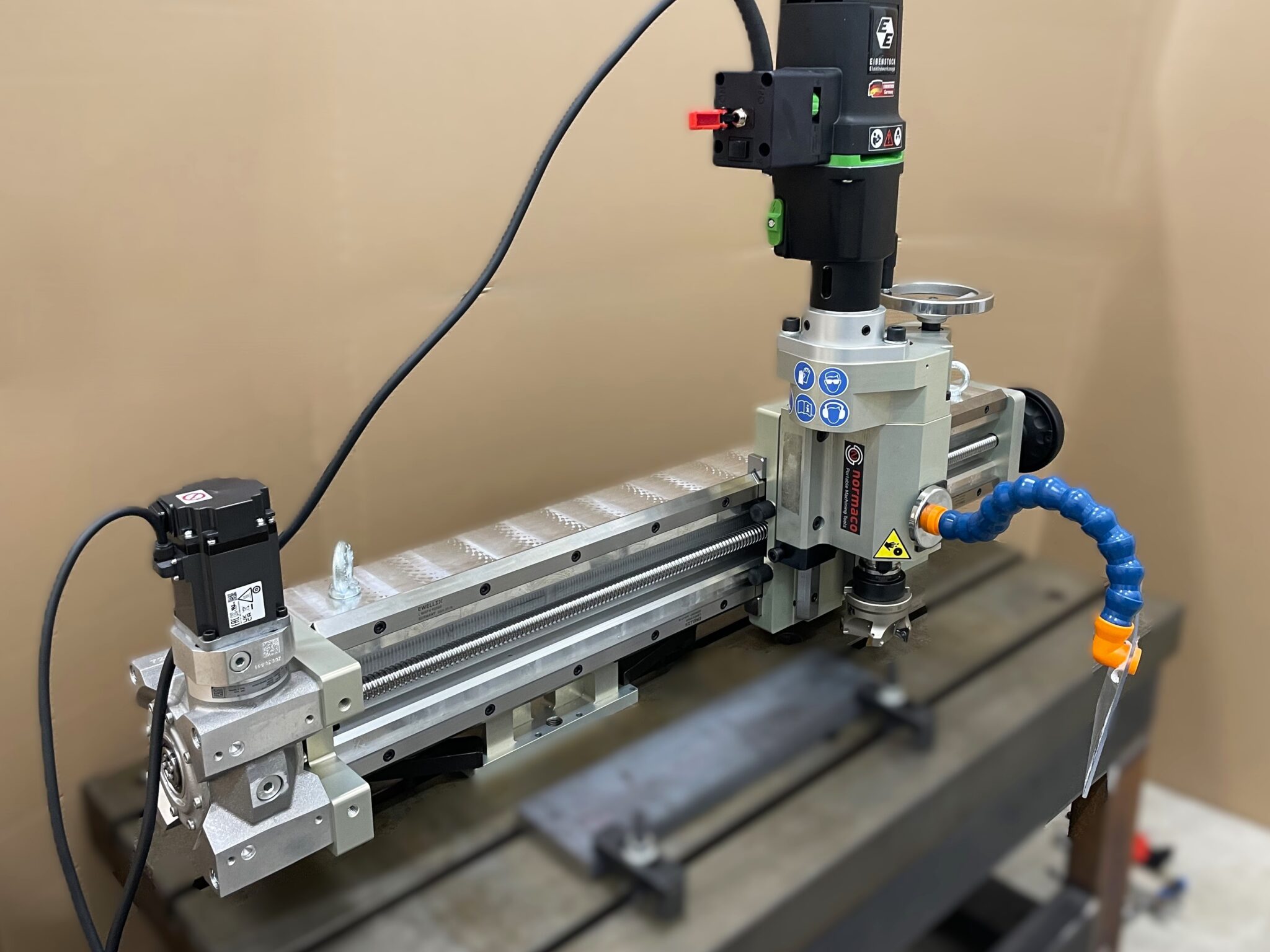

Standardkonfiguratsioonil on kerge alumiiniumstruktuur, mis hõlbustab käsitsemist. Suuremat jäikust nõudvate rakenduste jaoks on saadaval täisraamiga konstruktsioon tähisega PMM2.
Põhiomadused
- Kerge ja portatiivne disain kohapealseks masintöötlemiseks
- Pneumaatiline ajam sobib külmtöötluskeskkondadesse (sädemevaba)
- Jäik juhtküsteem täpsete lineaarjuhikutega
- Kvaliteetsed kuulkruvid ühtlaseks ettenihke kontrolliks
- Kiire seadistamine ja lihtne käsitsemine
- Valikuline täisraam (PMM2) suurema jäikuse tagamiseks
Konfigureerimisvõimalused
- Erinevad sängi pikkused, sealhulgas eritellimusel konfiguratsioonid
- Manuaalsed, pneumaatilised või elektrilised automaatse ettenihke valikud
- Pneumaatilised (sirged või nurga all) ja elektrilised spindliajamid
- Digitaalne sügavuse mõõtmine (Z-telg)
- Modulaarne ülesehitus, mis ühildub teiste Normaco portatiivsete süsteemidega
Kinnitusvõimalused:
- Lihtsasti otse töödeldavale detailile kinnitatav mitmel viisil:
- Poltimine
- Keevitamine
- Klambrid või kruustangid
- Magnetalus
Juhtimine ja käsitsemine
Nii pneumaatiliste kui ka elektriliste konfiguratsioonide jaoks on saadaval valikulised kaugjuhtimispuldid. Need võimaldavad operaatoril juhtida spindli käivitamist/seiskamist, ettenihke suunda ja kiirust ohutust kaugusest. Elektrilised versioonid kasutavad servomootoriga automaatset ettenihkesüsteemi kontrollitud ja korratava liikumise tagamiseks.
Kasutusalad:
Mõeldud tööstusharudele, kus kohapealne masintöötlus on hädavajalik, eriti kaugetes või ohtlikes asukohtades, nagu:
- Nafta- ja gaasitööstus
- Naftakeemiatööstus
- Mäendus
- Energeetika
- Laevaehitus
Tehnilised andmed
| Saadaolev X-telje käik |
|
| X-telje ettenihe |
|
| Z-telg (spindel) | Käik: 80 mm Ettenihe: manuaalne |
|
Spindel |
Ajami valikud:
Kiirus: 850 p/min |
| Kinnitamine | Standardne: keevitatud / poltidega alus Valikuline: magnetalus / vaakumkinnitussüsteem |
| Masina tarnekomplekt sisaldab | Masin Transpordikast Käsitööriistade komplekt CE-sertifikaat ja kasutusjuhend |
| Kaalud | Töökaal: 51 kg Transpordikaal: 80 kg |
Ajami valikud
2-teljelist freespinki saab vastavalt vajadusele varustada erinevate mootoritega.
Suruõhumootorid on saadaval kahes variandis: sirge standardmudel või nurga all olev mootor.
Standardvarustuses on sirge ajam, millel on 3 kW suruõhumootor.
Nurga all oleval ajamil on 2,5 kW suruõhumootor, mida saab reguleerida mitmesse suunda, võimaldades töötada piiratud ruumiga kohtades.
Pakume ka elektriajamit võimsa 1,8 kW elektrimootoriga, mis kasutab 230 V ühendust.
Sirge 3 kW suruõhumootor
Nurga all olev ajam 2,5 kW
Elektriajam 1,8 kW
